Im Gegensatz zu einem Trafo-Regler bleibt die Drehzahl des Rauchsaugers oder Rauchgasventilators mit einem Frequenzumrichter konstant.
Zudem ist die Laufruhe noch etwas höher, als beim Betrieb mit einem Trafo-Regler.

Die Ansteuerung eines Frequenzumrichter (FU) erfolgt

ganz einfach von Hand
über das Fernbedienteil (optional)
die KNX-Gebäudesteuerung
das Modulationssignal einer Heizkesselsteuerung.

Die Zuleitung muss abgeschirmt ausgeführt werden.
Ab einer Leitungslänge >30 m zwischen FU und Rauchsauger/Rauchgasventilator ist ein zusätzlicher Filter einzubauen um mögliche Störungen zu unterdrücken.

Der Frequenzumrichter wird durch uns gemäss den Vorgaben des Kunden einsatzbereit vorprogrammiert.

Technische Daten/Grösse

VF-S15S-2002 (0.25 kW - 1x230/3x230 Volt) : BxHxT - 75x130x130 mm
VF-S15S-2004 (0.55 kW - 1x230/3x230 Volt) : BxHxT - 75x130x130 mm
VF-S15S-2007 (0.75 kW - 1x230/3x230 Volt) : BxHxT - 75x130x140 mm
VF-S15S-2015 (1.5 kW - 1x230/3x230 Volt) : BxHxT - 105x130x150 mm

VF-S15-4022 (2.2 kW - 3x400/3x400 Volt) : BxHxT - 105x130x150 mm
VF-S15-4037 (4.0 kW - 3x400/3x400 Volt) : BxHxT - 140x160x170 mm

Schutzart: IP 20

Fernbedienteil zu Frequenzumrichter

Mit dieser Fernbedienung (kabelgebunden) können Sie den Frequenzumrichter bedienen.
Es besteht aus einem Drehpotentiometer mit integrietem Schalter.
Eine LED zeigt an, ob der Ventilator in Betrieb ist.

LIeferbar: In weiss oder schwarz

Schema Fernbedienteil

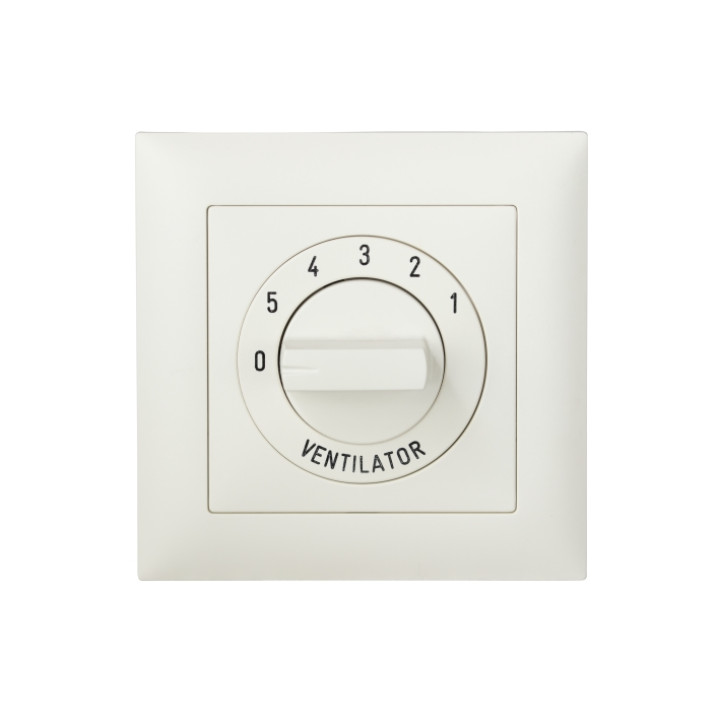

5-Stufen-Schalter zu Frequenzumrichter

Mit unserem 5-Stufen-UP/AP-Schalter (Edizio due / IP65) können Sie über den Frequenzumrichter 5 feste Drehzahlen programmieren.

Optional erhältlich: in weiß oder schwarz.

Schema: 5-Stufen-Schalter
